系统组成

1、控制机：由一台计算机和专用控制卡构成，负责信息编辑并对屏体进行控制。
2、显示屏体：由控制电路、驱动电路、电源、发光器件等组成。
3、应用软件：显示屏配置的用户软件，可用于对屏幕显示内容进行图文排版操作以及显示屏各种显示功能的控制。
4、遥控器：可配红外或无线遥控器，用遥控的方式对屏体信息进行编辑。
5、条型屏特殊软件：用户如有联网或指定数据来源等特殊要求，乙方提供接口协议，用户自行制作联网软件。(如需乙方制作联网软件，必须单独签署软件开发协议，并及时向乙方提供有关技术资料)

功能简介

一、利率、汇率的主要功能包括以下几个方面：
显示功能：

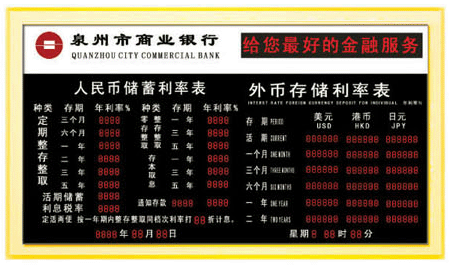

利率显示 可显示本币存款与外币存款利率，储蓄种类与利率信息自定。
汇率显示 可显示外汇牌价与实盘买卖牌价，数据库联网实现动态显示。
文字显示 可选用 16/24/32 点阵条屏显示中英文各种字体，多种方式。
时间显示 可显示年、月、日、星期、时、分、秒等。
温度显示 接入温度传感器，显示屏可显示当前温度。
湿度显示 接入湿度传感器，显示屏可显示当前湿度。
编辑控制：
接联机编辑 屏体留有微机接口，接入微机，可对屏体信息进行编辑;另可通过网络联机远程控制。
小键盘编辑 可在屏体上配装调节按键盒，用小键盘对屏体信息进行编辑。
遥控编辑 可配红外或无线遥控器，用遥控的方式对屏体信息进行编辑。
内容固化 对于固定不变信息，可采取将内容固化到芯片锁定显示内容。
保护功能：
自动开关 可任意设定开机、关机时间。到时，屏体可自动开关电源，以节省电力资源。
掉电保护 屏体在停电或掉电时，当前显示的信息内容不会丢失。
二、条形屏的主要功能简介：
系统特具脱机运行功能，即在显示内容编辑制作完成并发送至显示屏之后，便可关闭控制机。
可滚动和多种方式显示用户所要显示的不同内容。
显示内容存储方式有长驻、暂驻和实时等。
显示内容由用户在电脑上设计制作后，通过串口（一般为RS232口）发送至屏幕显示。
信息显示和编辑界面为Ｗindows98/NT/XP界面，Ｂorland Ｃ﹢﹢编程。
通讯线采用双绞线，抗干扰能力强，通讯距离可达到300米，255块条型屏一机联网控制。
我公司是最早开发舞台字幕屏厂家之一，现以性能稳定、品种齐全、功能卓越、几乎是免维护的可靠质量而深受欢迎。本着＂人无我有，人有我优＂的工作信念，生产的各种舞台字幕屏（条型屏）,除具以上常用条型屏所有功能外，还拥有一些其特殊的功能优势：
结构简单：屏体厚度才6cm，重量很轻，装卸自由
携带方便：可折叠，尤如行礼箱。
字型美观：可显示多种字体的中文（简体字与繁体字）和英文
显示方式：灵活多样，如：上滚，中分，中合，左移，右移等。
运行速度：按键即可马上将剧本内容送到显示屏，也可据用户的要求自行调节。
控制方式：可横向，竖直，也可横竖同时只用一台电脑控制

技术参数

显示特性

△ 显示组合：汉字部分：Φ3.0/Φ3.7/Φ4.8/Φ5.0点阵模块。
　　　　　　 利率汇率部分：1.0``,1.2``,1.5``数码管。
　　　　　　 时钟部分：1.5``,1.8``,2.3``数码管。

△ 屏体亮度点阵： ≥15mcd/点、数码35mcd/段

△ 基色灰度： 0级

△ 显示色彩： 点阵为红/绿/红绿黄三色，数码为红/绿

△ 基色波长： 红650nm /黄绿570nm

△ 屏体尺寸： 屏高不宜高出1.6米，长度任定

△ 汉字存储容量： 单系统不大于1000字

△ 屏体视角： > 120°

控制特性

△ 驱动方式：动态扫描，占空比点阵为1/16、数码为1/8

△ 整屏亮度级数：无

△ 盲点率：<0.03%

△ 均匀性：一级关联模块亮度误差≤6％

△ 显示模式：异步刷新

△ 换帧频率：＞60帧/秒

△ 刷新时间：＞10ms任意可调

△ 汉字字库：可选16点阵标准字库

△ 数据编辑：联机/小键盘/遥控三种方式可选

△ 通讯距离：联机不大于300米/遥控不大于10米

电源性能

△供电电源：AC220V±15％，47-63HZ

△最大功耗：800W/平方米

△直流控制电源输出波纹：不大于50mv

△直流驱动电源输出波纹：不大于80mv

△线路调整率： 0.5%

△负载调整率： 0.5%

△上升时间： 不大于300 ms

△过流保护： 额定输出的115％

△过压保护：额定输出的120％

△欠压保护：额定输出的 80％

△短路保护： 有

△自动开关机：有

△掉电保护： 有

使用特性

△屏体寿命：100000小时

△平均无故障时间： > 5000小时

△环境要求：全天候、使用温度-25℃至50℃

△工作方式： 连续

结构特性

△屏体安装方式：墙挂式/坐立式/侧挂式/吊挂式/镶嵌式

△模板规格：竖32×横64/80(点)

△屏体面板：任意版面、任意颜色组合

△屏体边框：电泳铝合金(银白色,茶色,金黄色)

△屏体重量：10KG/m2

产品概述



二、条型屏：
（1） 显示系统采用高性能单片机控制,可靠性高。显示屏结构模块化,各种尺寸任意拚装,维修维护简单。
（2） 控制芯片全部采用进口元器件,并全部经过老化筛选,故障率极低,显示寿命大于10万小时。
（3） 具有图形和文本显示方式,可任意显示各种图形和文字可。
（4） 显示方式多样,具有左右移动、上下移动、卷动、闪烁、反白、跑字等多种方式。
（5） 操作简单,使用方便,可遥控或联网使用。

使用说明

一、汉字部分的使用说明
　　 点阵汉字控制的硬件需求：
　　 (1) 主机CPU：P2以上，显示器设为800*600点以上；
　　 (2) 主机速度仅影响编辑时查看/LOOK/PREVIEW/显示效果/刷新的速度,与通讯速度无关(波特率为通讯速度);
　　 (3) 带RS232通讯口：COM2或 COM 1; 9针DB接口 (3为信号,5为地)；

二、点阵汉字控制的软件安装：
　　 (1) 将2张软盘拷到硬盘某个目录中安装；
　　 (2) 运行SETUP.EXE,默认在C:\PROGRAM FILES\LED, 也可更改安装到的路径(须记住路径, 调入,保存将用到它);
　　 (3) 点击左上方的大[安装]按钮, 即可连续按确认完成安装过程,生成LED.EXE执行文件;
　　 (4) 如果重新在原目录安装,可选[不取消安装]和[要继续安装],完成安装(可先卸载程序);
　　 (5) 执行程序的工作目录须存在如下文件:
　　 NETLED.EXE或LED.EXE SEND2000 .EXE(MSDOS方式)-------执行程序
　　 PLAYNAME.LED----记录了 上次运行保存的播放文件名,(*.RGY)
　　 CONFIG.RGY -------默认播放文件名(含串口,当前播放的文字,字体表等文件)
　　 SEND.RTF------------默认编辑的显示文字的文档(内含文字/字体/颜色)
　　 SEND.SET------------默认显示文字文档的播放参数表,跟随SEND.RTF同名含显示方式,速度等级延时,行列间距,图片等
　　 CLR.BMP------------ 默认黑色空白(背景)底图片,(将宽度,高度属性设为屏体的尺寸)
　　 readme.TXT----------使用说明文本文件;
　　 TIME.PLY----------- 定时信息表(与硬件有关,通常不可选的文件!);
　　 XY(协议).TXT------提供给用户编软件的下微机(屏体)的通讯协议,可
　　 SEND2000.EXE---- MSDOS发送程序[发送LED.ZWG文件];
　　 LED.ZWG-----------SEND2000.EXE所发送的显示点阵信息文件;(MSDOS发送时自动生成)
　　 P1.BMP…P2.BMP—本软件保存的显示图片的自动文件名,P??.BMP;
